RYBN—三維頂升調整千斤頂
一、產品概述:

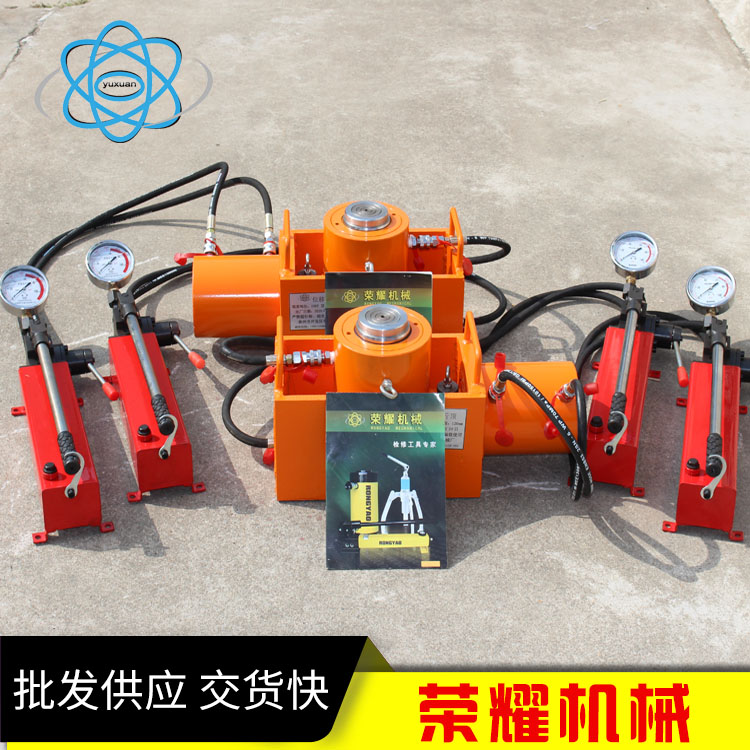

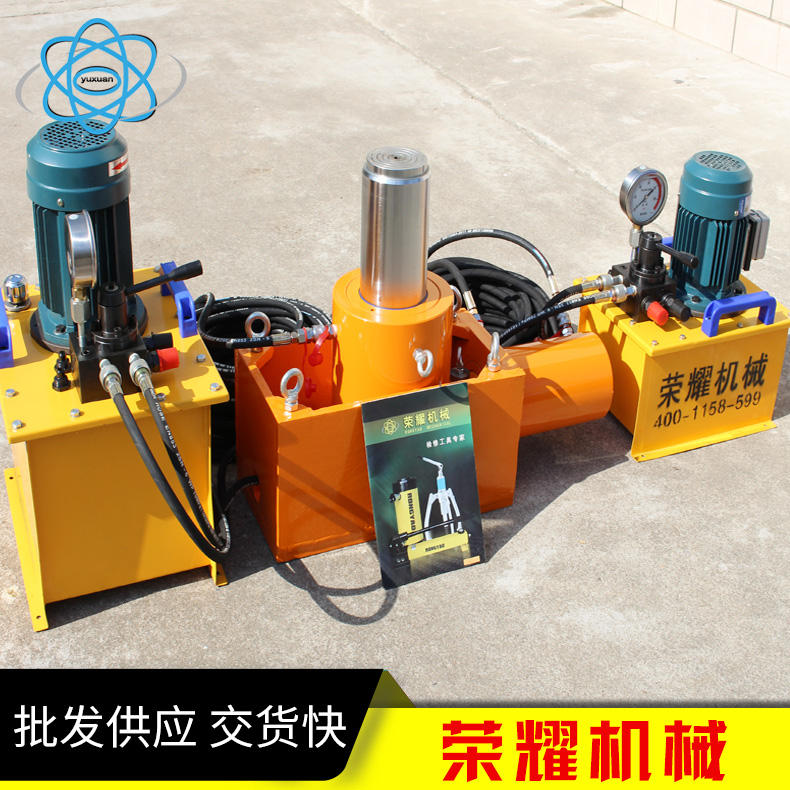

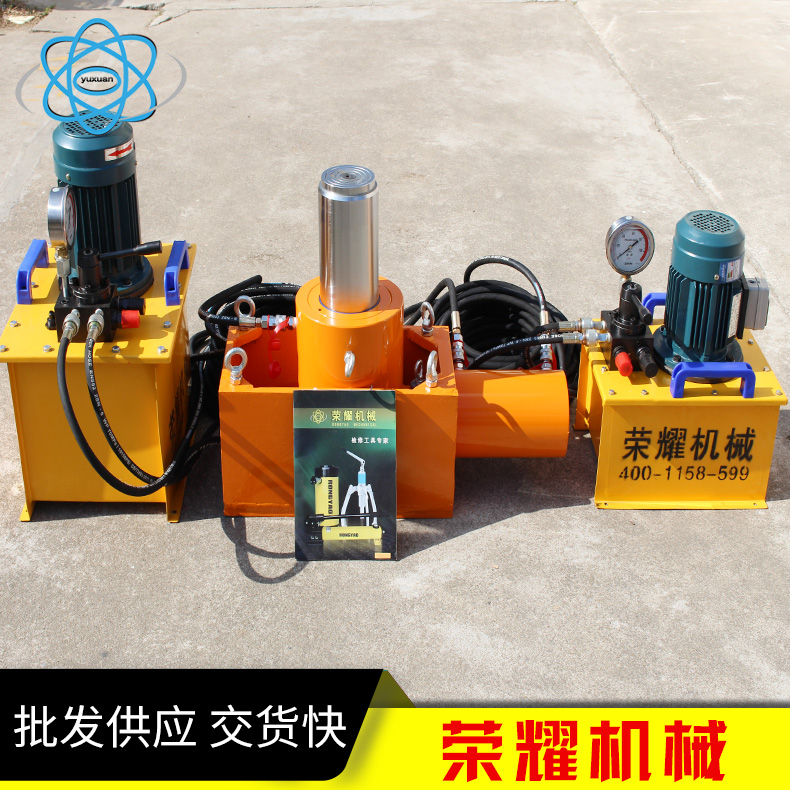

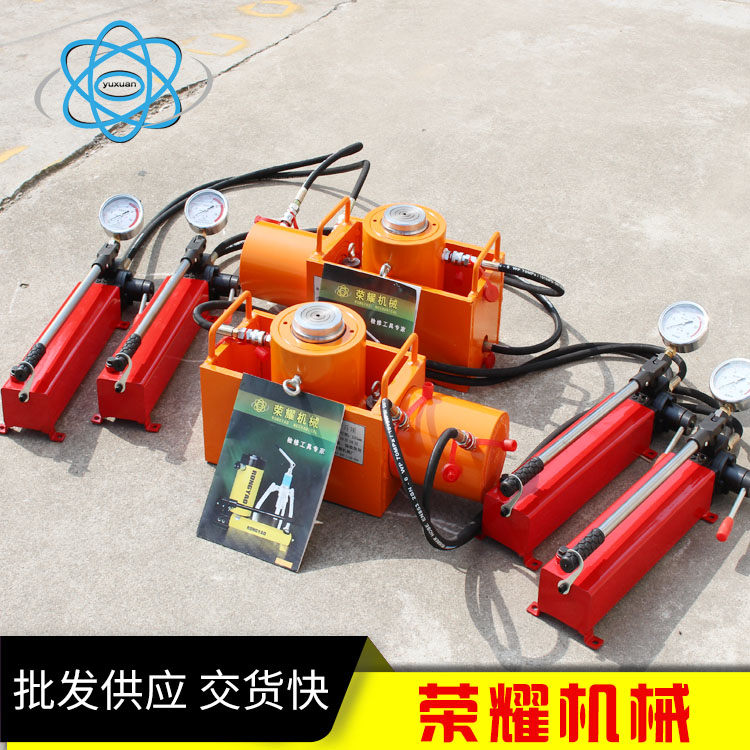

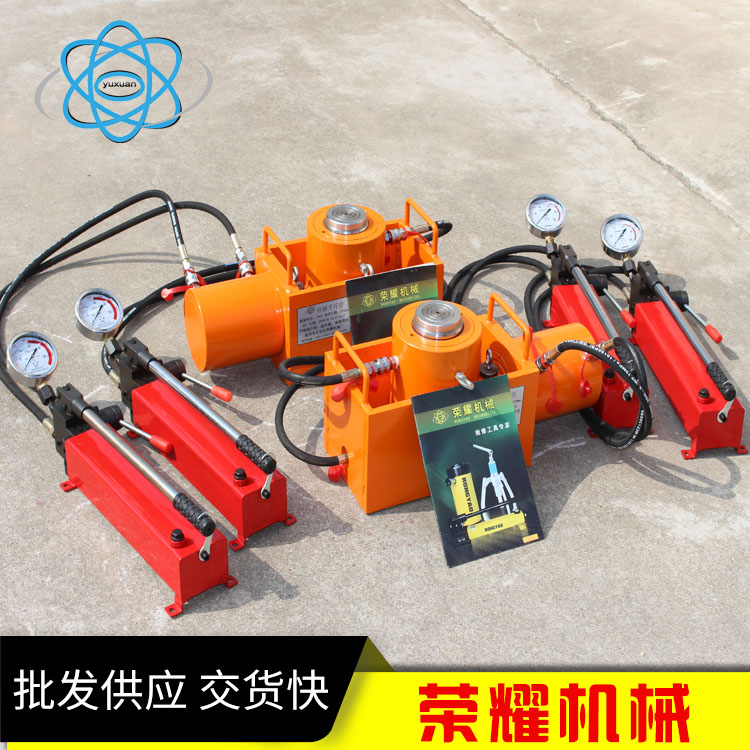

三維調整液壓系統主要由三維千斤頂、同步調整液壓系統、位移檢測系統以及管路附件組成，是一種起重位移的專用工具。三維千斤頂主要結構是由三個雙作用超高壓千斤頂、結構支撐體以及滑道組成。主頂升千斤頂配有液壓安全閥用于保護負載。該產品主要應用于船體焊接、鐵路、公路的橋梁或類似梁式重物的位移作業，進行低高度、短距離的垂直方向(Y)橫向(X)和縱向(Z)的位移。該產品的滑動摩擦副由千斤頂座、立式千斤頂座上的不銹鋼滑板與立千斤頂座底部的聚四氟乙烯板組成、摩擦系數小且移動平穩。
超高壓三維千斤頂系統特點：
1、承載能力大,可調整大型結構件,也可根據實際工程需要調整承載能力
2、調整精度高,可對大型結構件以及梁體進行三維空間6個方向的精確調整定位
3、同步控制精度可以達到0.5mm，操作簡單、安全性好、工作效率高
4、主頂升缸具最大有5°可傾斜抗偏載能力、確保千斤頂與鋼結構均勻接觸系統使用方便,液壓管路與液壓千斤頂以及液壓泵組連接全部采用快插式接頭

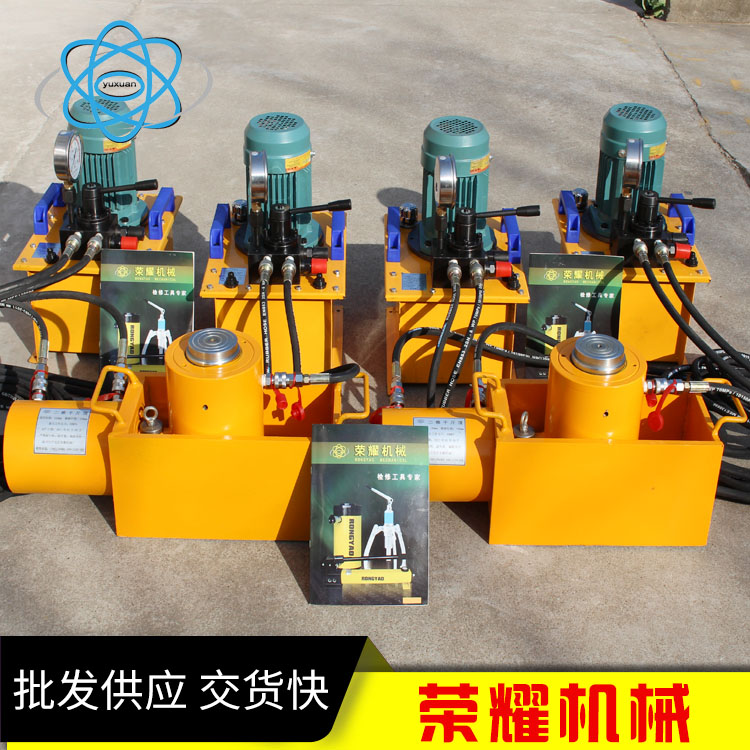

5、系統采用電動液壓泵站控制，提高勞動效率，也可使用手動液壓泵控制，適應無電源環境工作
6、系統操作方便，操作人員經過簡單培順，即可熟練掌握操作并實現預期調整精度控制

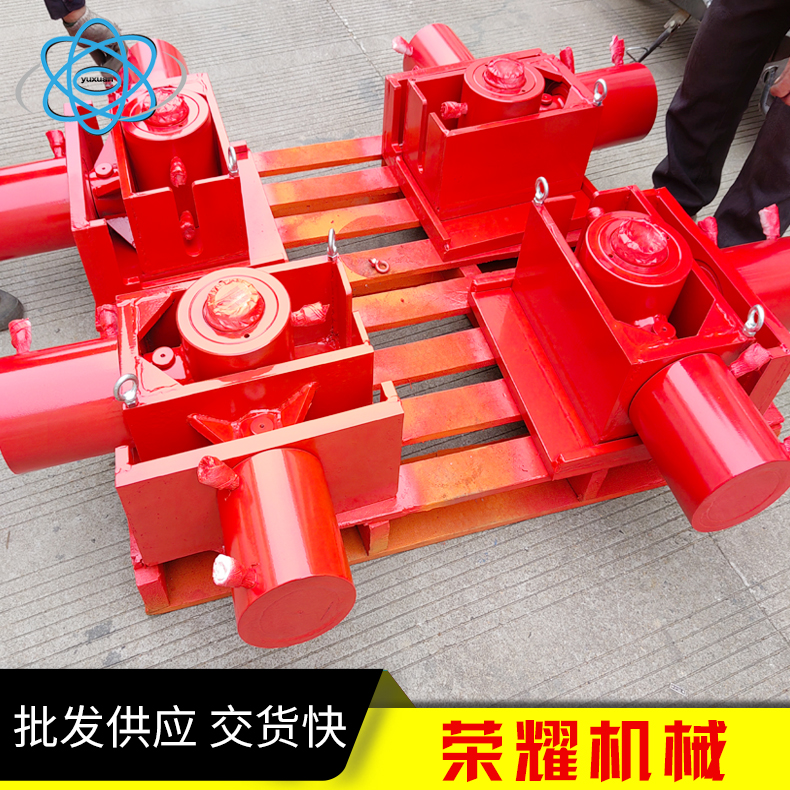

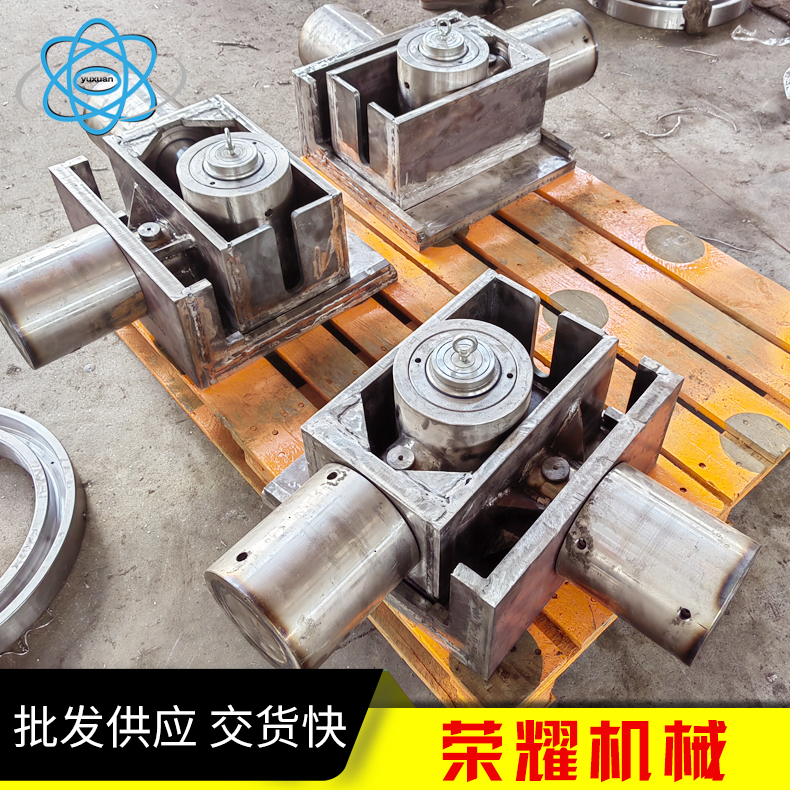

三維千斤頂?shù)闹饕M成部件
1、垂直頂升油缸:主要用來頂升重物,采用雙作用千斤頂,單臺承載能力為50T到1000T,并且千斤頂上配有液壓鎖,充分保證了負載的安全性。
2、水平移動油缸：水平移動分為X向水平移動和Y向水平移動，兩個驅動油缸都為雙作用油缸,主要用來克服重物移動中的滑動摩擦力。
3、結構支撐：結構支撐采用框架結構,采用高強度鋼板焊接而成。在結構支撐的底面設有移動滑道，降低了重物在移動過程中的摩擦阻力。
4、同步控制液壓系統：同步控制液壓系統主要用來控制三維千斤頂三個方向的同步移動，保證重物在移動過程中不受其他外力影響,液壓系統壓力最高為63MPa。
5、位移檢測系統：主要為位移傳感器,通訊線纜,可顯示并精準控制重物的移動量。
6、其他附件：液壓膠管、支撐底座等附件。
二、基本參數（表中參數可能因為改良而變更，恕不另行通知）
|
型 號 |
額定壓力MPA |
承載壓力T |
行 程 |
重 量KG |
|
RYBN-100 |
63 |
100 |
200 |
312 |
|
30 |
100 |
|||
|
30 |
100 |
|||
|
RYBN-200 |
63 |
200 |
200 |
519 |
|
50 |
100 |
|||
|
50 |
100 |
|||
|
RYBN-300 |
63 |
300 |
200 |
738 |
|
75 |
100 |
|||
|
75 |
100 |
|||
|
RYBN-500 |
63 |
500 |
200 |
1904 |
|
150 |
100 |
|||
|
150 |
100 |
|||
|
RYBN-800 |
63
|
800 |
200 |
3858 |
|
200 |
100 |
|||
|
200 |
100 |
|||
|
RYBN-1000 |
63
|
1000 |
200 |
5366 |
|
300 |
100 |
|||
|
300 |
100 |

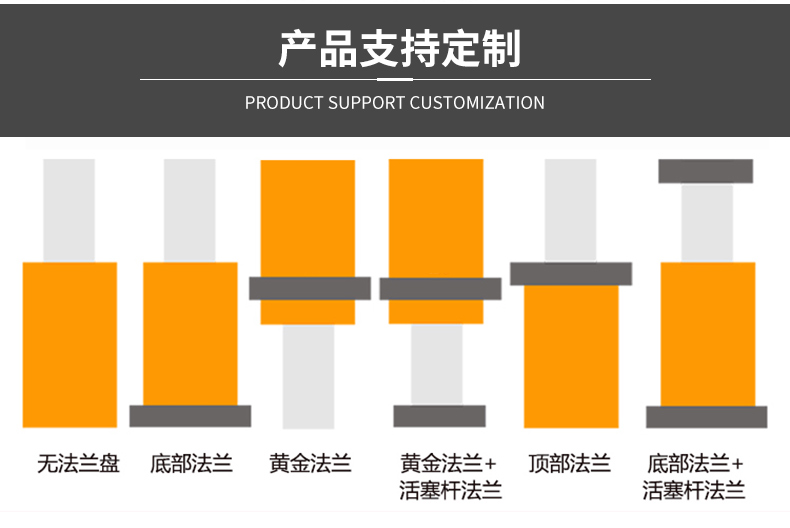

產品說明 ：同步千斤頂選擇
一、規格：一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等
二、千斤頂噸位：10t、20t、30t、50t、100t、150t、200t、320t、500t、600t、800t、1000t、1200t。
三、泵站：0.55KW、0.75Kw、1.5Kw、2.2Kw、4Kw、5.5Kw、7.5Kw、11Kw、15Kw、30Kw
三、特性:

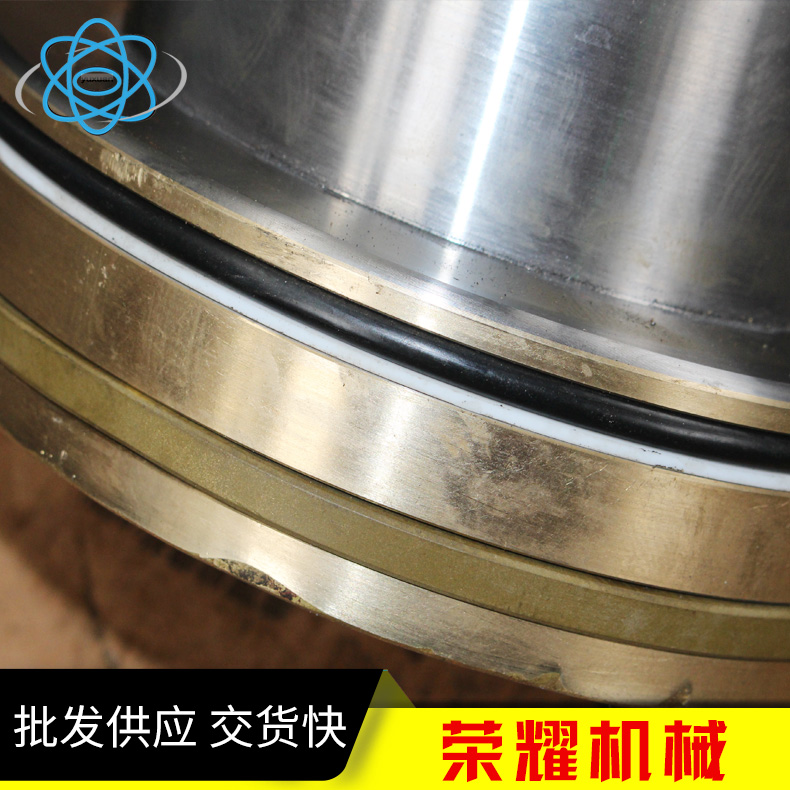

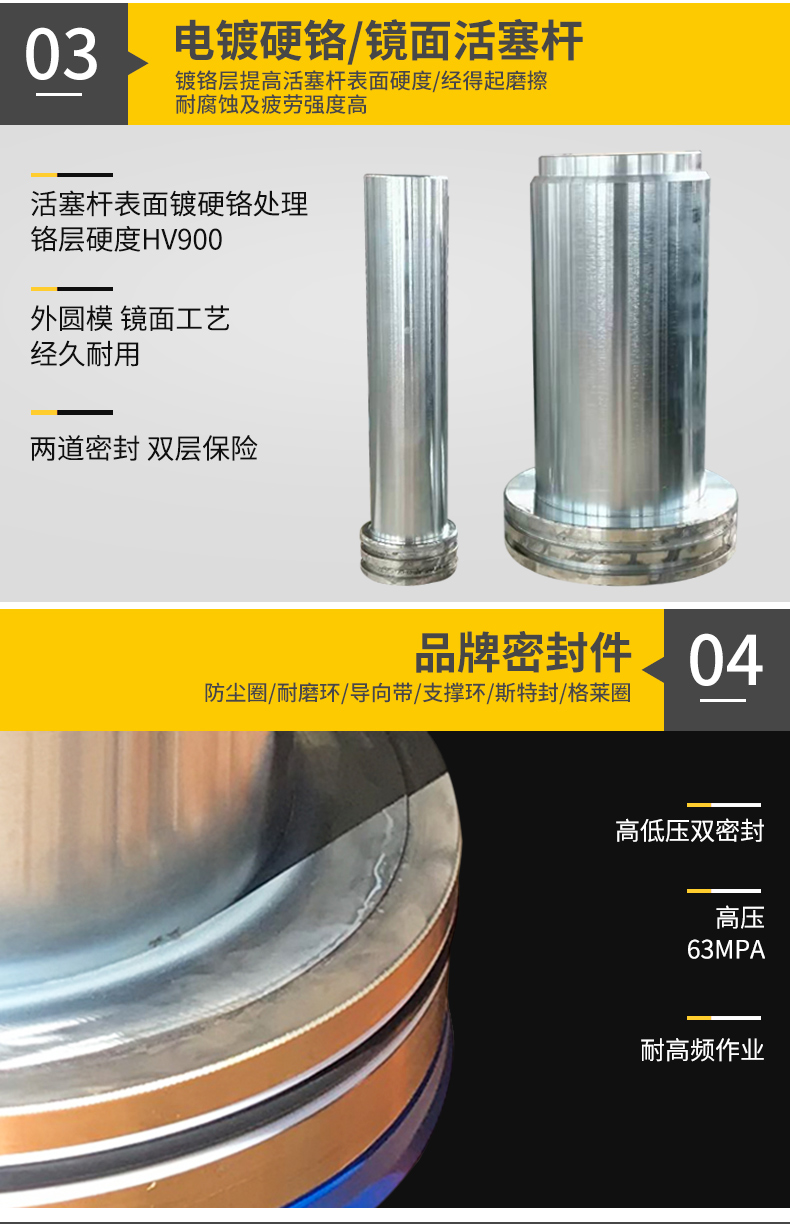

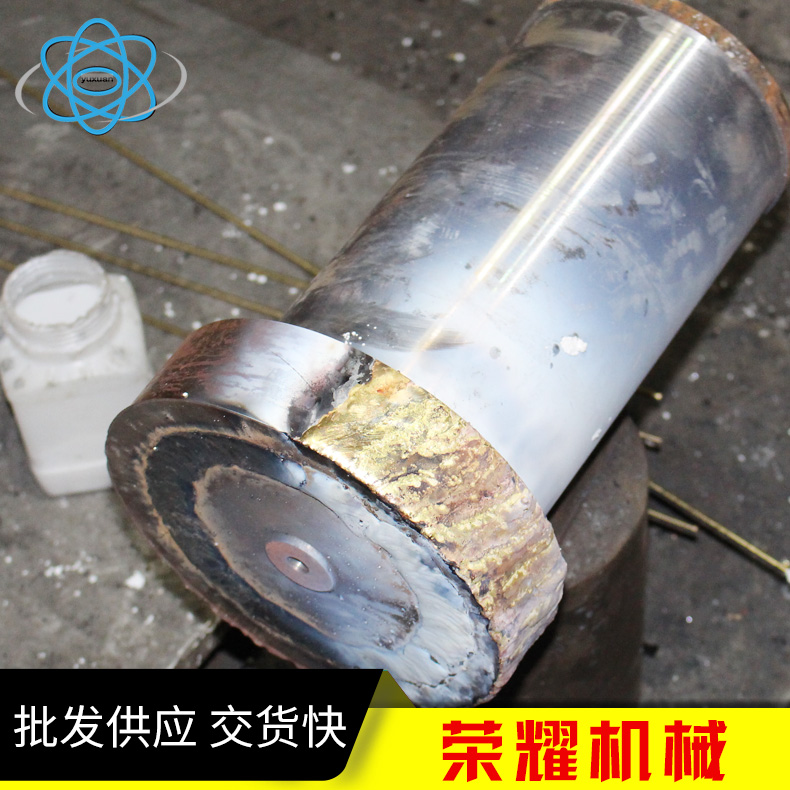

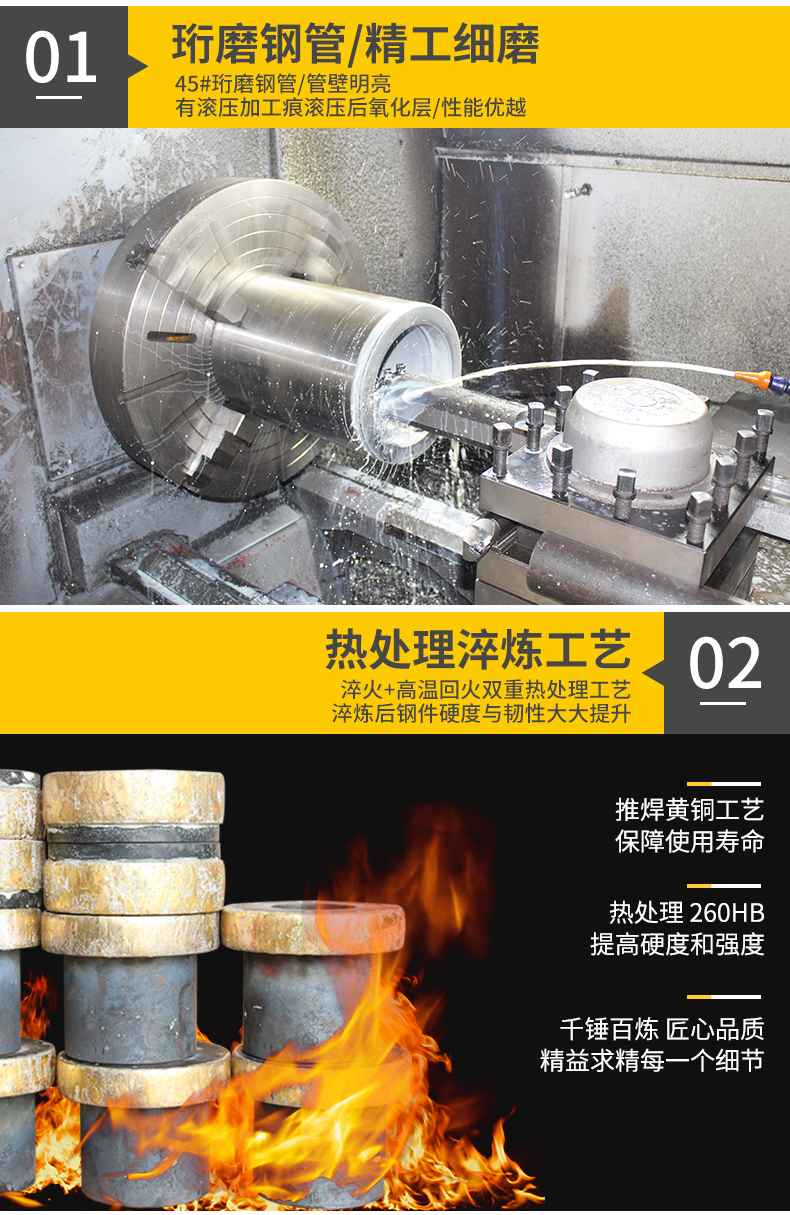

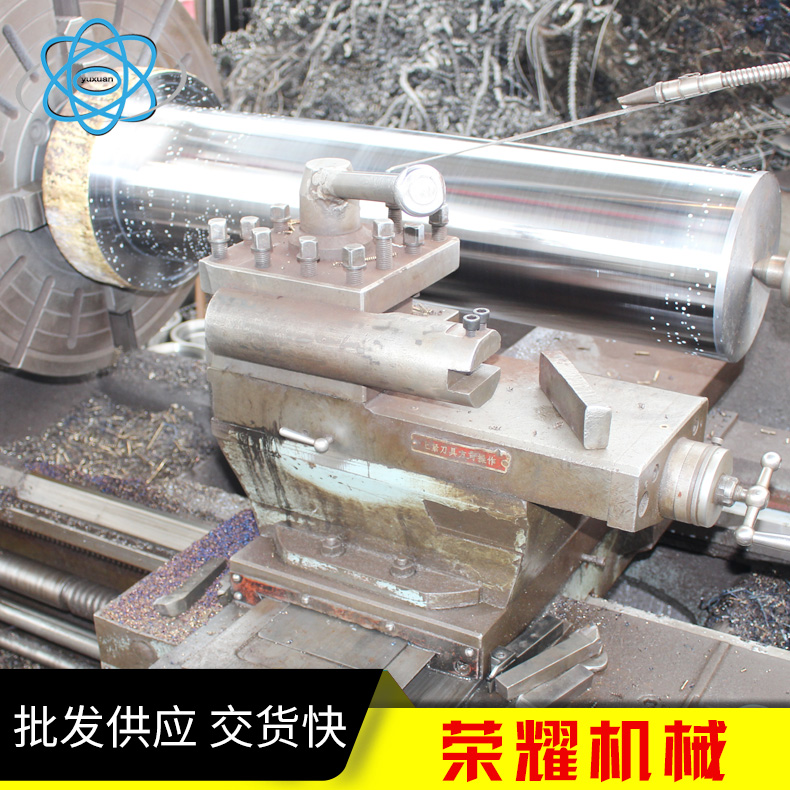

●活塞部位焊銅，活塞桿裹面鍍硬鉻，不拉缸，耐磨性較強。
●高溫烤漆，表面耐磨耐腐蝕及撞擊。
●單作用設計，彈簧回縮(復位)。
●高強度的合金鋼經久耐用。
四、使用方法：
1、如泵體的油量不足時，需先向泵中加入工作油（32#液壓油或46#液壓油）才能工作。
2、估計起重量，切忌超載使用。

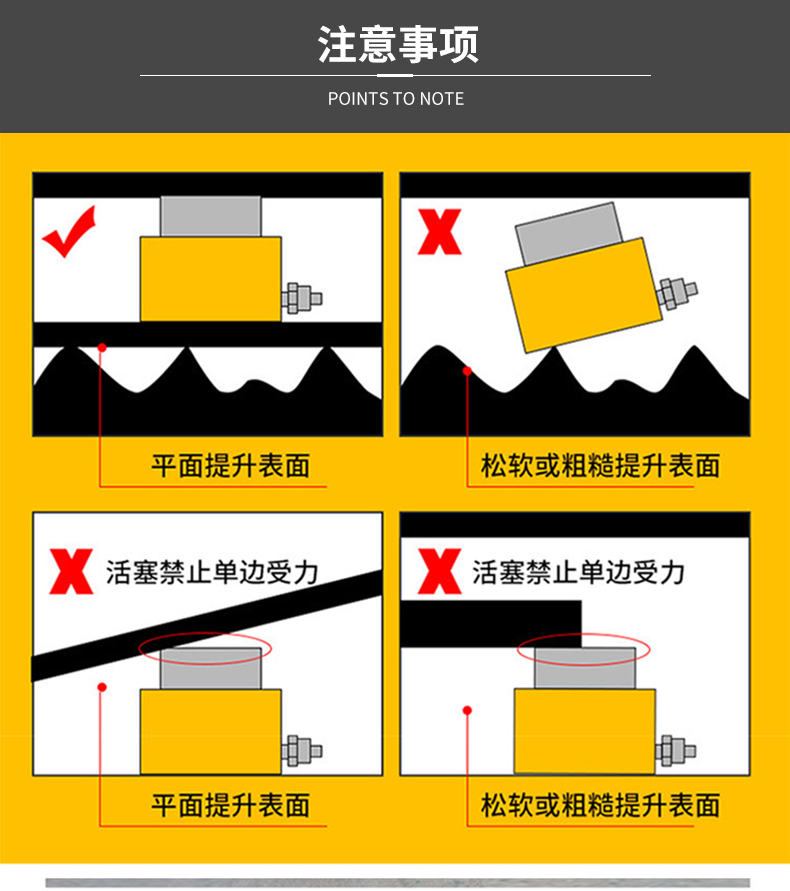

3、選擇千斤頂著力點，確保起重物的重心與千斤頂?shù)捻敹嗣娲怪�，同時必須考慮到地面軟硬程度是否墊以堅韌的木材，以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后，應及時用堅韌的木材將重物支撐牢，禁止將千斤頂作為支撐物使用，如果沒有特殊裝置禁止數臺千斤頂同時并用，以免負荷不均衡，產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。將放油螺釘旋松，油缸卸荷。
五、注意事項：
a)、 使用時如出現空打現象，可先放松泵體上的放油螺釘，然后將泵體垂直起來頭向下空打幾下，然后旋 緊放油螺釘，待有力感后，即可繼續使用。
b)、在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
c)、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
d)、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使 用時活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載倒置往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖�，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
