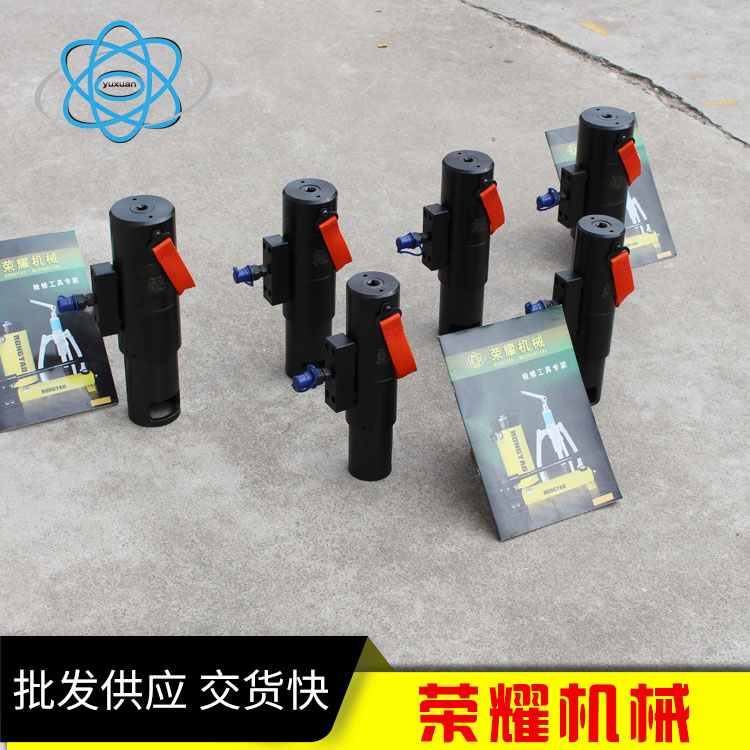

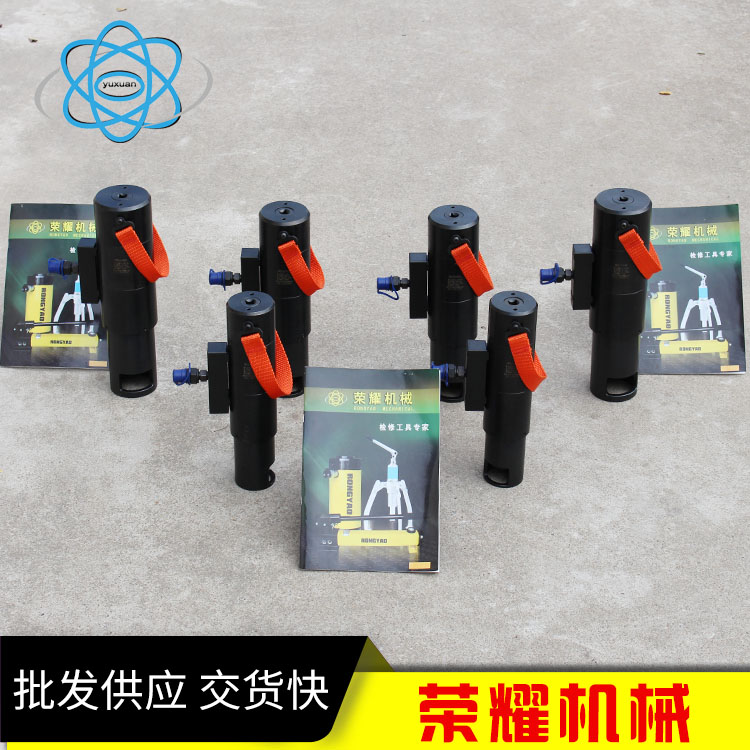

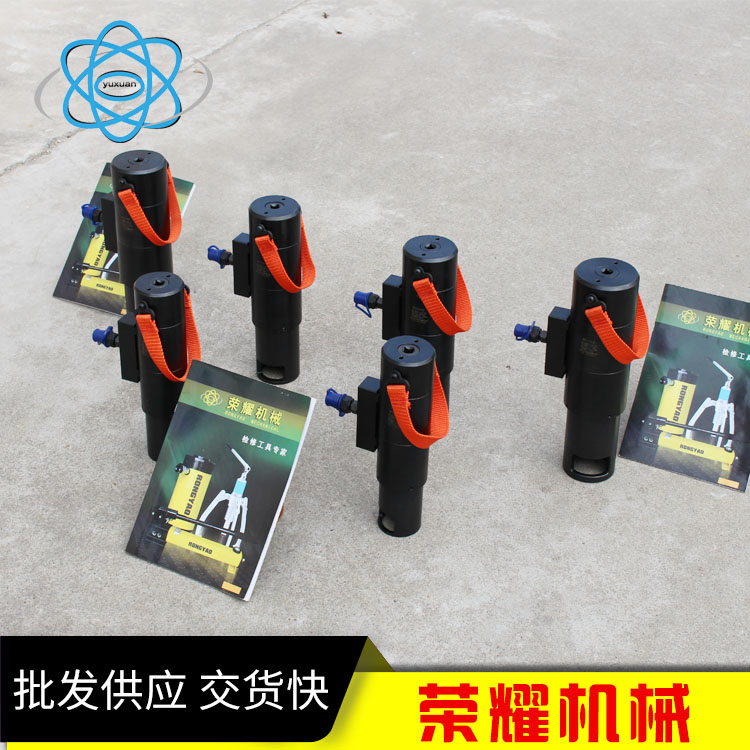

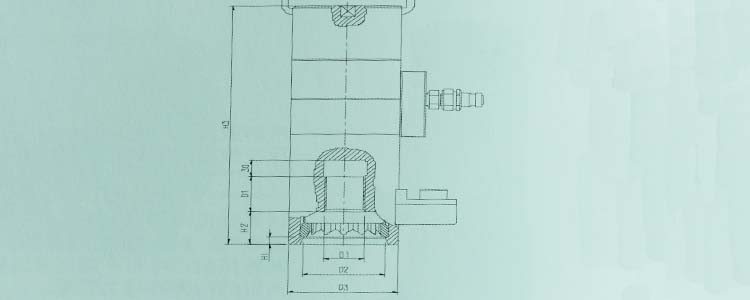

MSD—多級液壓螺栓拉伸器
主要用于10.9級高強螺栓
最高使用壓力150MPA
自動快速回程機構設計，大大減輕勞動強度
基本參數（表中參數可能因為改良而變更，恕不另行通知） 注冊商標：宇軒機械
|
型 號 |
螺紋規格 M |
螺母對邊 S |
拉伸力 KN |
行程 mm |
油缸外徑 mm |
本高 mm |
最大壓力 MPA |
|
RYMD20 |
20x2.5 |
30 |
200 |
6 |
59 |
182 |
150 |
|
RYMD24 |
24x3 |
36 |
290 |
8 |
65 |
188 |
150 |
|
RYMD27 |
27x3 |
41 |
380 |
10 |
73 |
192 |
150 |
|
RYMD30 |
30x3.5 |
46 |
460 |
12 |
79 |
198 |
150 |
|
RYMD33 |
33x3.5 |
50 |
570 |
14 |
84 |
240 |
150 |
|
RYMD36 |
36x4 |
55 |
670 |
16 |
90 |
248 |
150 |
|
RYMD39 |
39x4 |
60 |
800 |
18 |
98 |
253 |
150 |
|
RYMD42 |
42x4.5 |
65 |
920 |
20 |
107 |
256 |
150 |
|
RYMD45 |
45x4.5 |
70 |
1080 |
22 |
112 |
260 |
150 |
|
RYMD48 |
48x5 |
75 |
1220 |
24 |
123 |
268 |
150 |
|
RYMD52 |
52x5 |
80 |
1450 |
28 |
129 |
288 |
150 |
|
RYMD56 |
56x5.5 |
85 |
1680 |
31 |
136 |
328 |
150 |
|
RYMD60 |
60x5.5 |
90 |
2010 |
34 |
146 |
330 |
150 |
|
RYMD64 |
64x6 |
95 |
2210 |
37 |
155 |
346 |
150 |
|
RYMD68 |
68x6 |
100 |
2600 |
40 |
164 |
358 |
150 |
|
RYMD72 |
72x6 |
105 |
2880 |
44 |
177 |
378 |
150 |
|
RYMD76 |
76x6 |
110 |
3320 |
46 |
183 |
385 |
150 |
|
RYMD80 |
80x6 |
115 |
3610 |
50 |
203 |
414 |
150 |
|
RYMD90 |
90x6 |
130 |
4650 |
58 |
232 |
446 |
150 |
|
RYMD100 |
100x6 |
145 |
5830 |
66 |
252 |
487 |
150 |
注：除以上規格以外，可以根據客戶的特殊要求定做。
