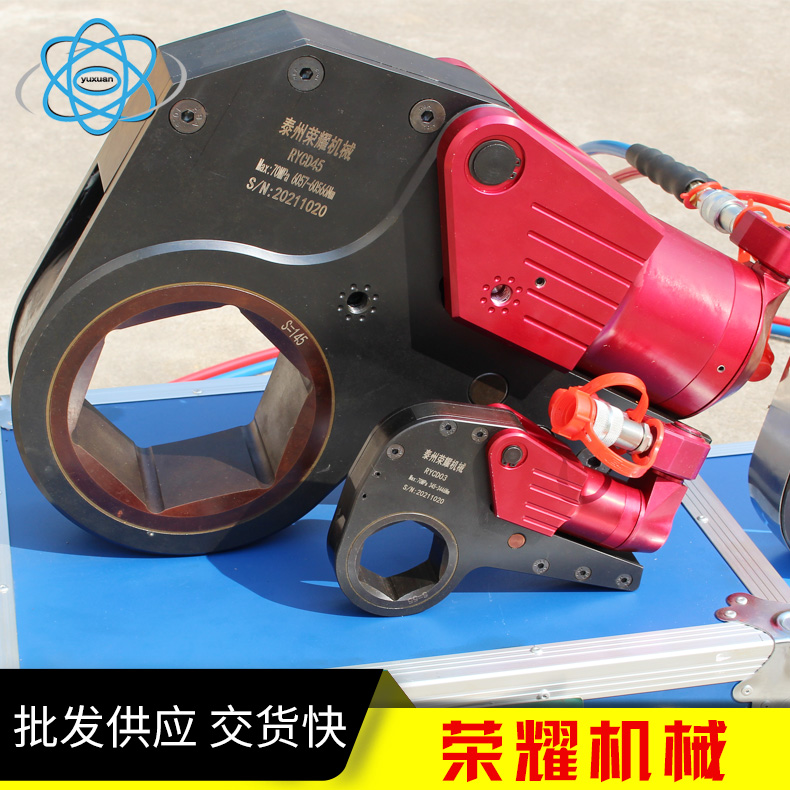

RYCD系列鋁鈦合金中空扭矩扳手
產品特點
1、鋁鈦合金材料、一體成型機身高強度、高韌性；
2、止回掣子結構，克服螺栓扭轉回彈導致工具逆轉現象；
3、360°x180°可旋轉油管接頭，無使用空間限制；
4、一體式加長設計，力臂更長，更輕便；
5、工作頭與反力支點同軸，完善的受力結構設計，提高使用壽命；
6、扭矩恒定輸出，扭矩重復精度±3%；
7、可以更換的多種工作頭，返力臂也可根據現場空間定制。
二、基本參數（表中參數可能因?yàn)楦牧级兏�，恕不另行通�?/font>）
|
型號 |
扭矩范圍 NM |
L |
H1 |
H2 |
W1 |
W2 |
螺母對邊 S |
重量 KG |
重量 KG |
|
RYCD02 |
237-2370 |
192 |
105 |
147 |
32 |
50 |
36-55 |
0.8 |
1.5 |
|
RYCD03 |
345-3446 |
218 |
188 |
156 |
32 |
50 |
36-60 |
0.8 |
1.7 |
|
RYCD04 |
546-5458 |
266 |
139 |
167 |
42 |
66 |
46-80 |
1.9 |
3.6 |
|
RYCD08 |
1055-10550 |
324 |
171 |
198 |
53 |
83 |
70-105 |
4.2 |
7.6 |
|
RYCD14 |
1848-18484 |
382 |
205 |
231 |
64 |
99 |
80-115 |
6.8 |
12.2 |
|
RYCD18 |
2481-24814 |
404 |
229 |
255 |
68 |
105 |
85-120 |
8.1 |
19.3 |
|
RYCD20 |
2909-29089 |
427 |
240 |
265 |
70 |
110 |
90-130 |
10.5 |
22.3 |
|
RYCD30 |
4231-42311 |
479 |
268 |
289 |
85 |
132 |
95-145 |
12.7 |
32.3 |
|
RYCD40 |
5209-52088 |
479 |
285 |
302 |
98 |
148 |
120-145 |
15.2 |
47.5 |
|
RYCD45 |
6057-60566 |
486 |
311 |
352 |
105 |
160 |
130-155 |
16.3 |
58.7 |
|
RYCD60 |
8415-84150 |
514 |
336 |
375 |
117 |
177 |
135-180 |
23 |
75 |
可定制各種特殊規格的驅動軸、反作用力臂。
