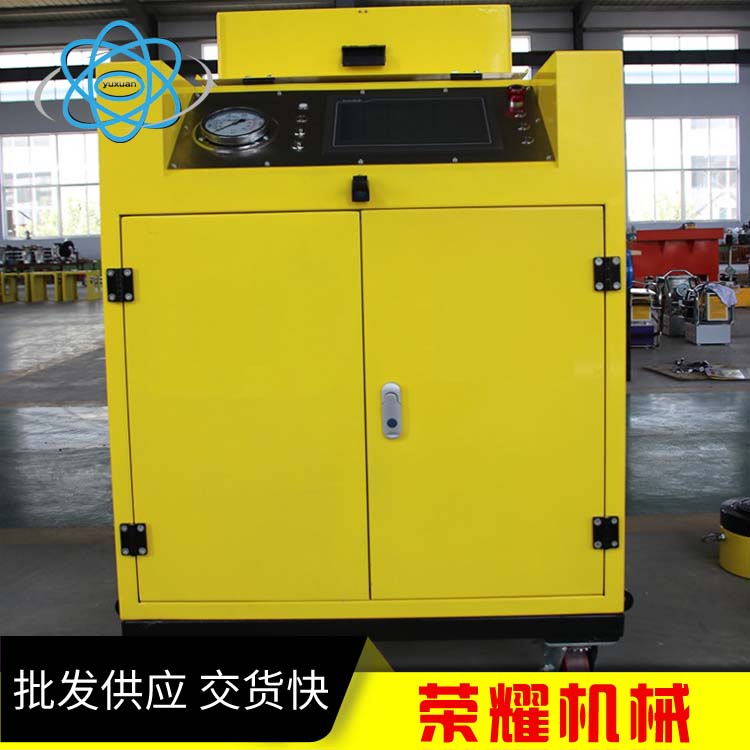

RYBX—脈寬同步頂升系統

一、產品概述：多點同步控制液壓系統主要是將工業計算機控制技術應用于液壓同步頂升系統當中、結合了傳感器技術、控制工程原理、檢測與測量技術、網絡與組態等多學科而研發出的一款綜合性高精密產品。主要應用于現代化橋梁、道路建設以及大型建筑物的施工建設中，實現了對頂升過程全程監控、過程顯示、故障報警、參數檢測和記錄等功能，具有操作精準，可靠性好等特點。該系統分為5個部分：液壓泵站、PLC計算機控制系統、液壓系統、位移壓力檢測與人機界面操作系統。

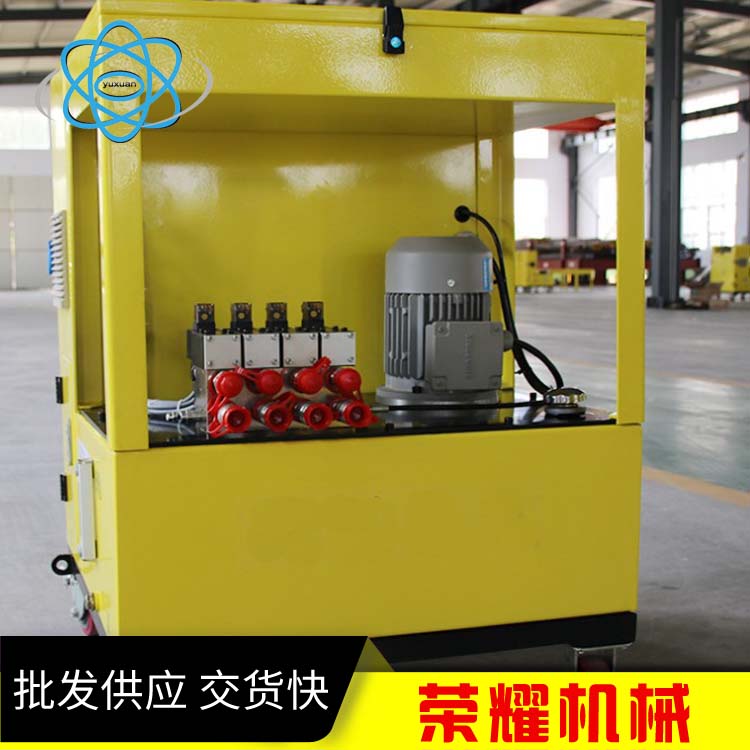

多點脈寬同步頂升系統脈寬型同步控制系統是將液壓頂升系統、工業計算機PLC控制技術、位移監控與橋梁結構分析和施工技術進行集成，并在集成系統上進行的成套技術開發。其核心技術液壓泵站利用開關閥來控制流量，依靠調節開關閥的開關頻率，來改變流量，達到使油泵的輸出的流量可調的目的，配以電腦控制系統和檢測反饋系統，組成壓力和位移閉環控制，就可以精確控制各千斤頂在升降時同步和稱重過程中負載均衡。

多點脈寬同步頂升系統特點：
1、采用雙泵系統,實現了高速置零,平穩頂升的功能
2、完全計算機控制,頂升過程無需人工干涉,系統自動檢測頂升狀態并能根據頂升情況給出
3、同步控制精度可以達到0.5mm，同步頂升和同步下降都完全可控
4、每個控制點油路相對獨立，系統壓力可以單獨調節互不干涉
5、系統主要部件

6、適用性比較廣泛，可配套使用單作用千斤頂或者雙作用千斤頂
7、系統使用方便,液壓管路與液壓千斤頂以及液壓泵組連接全部采用快插式接頭
8、配有高精度位移傳感器和壓力傳感器，對系統工況進行實時監控和反饋

8、系統采用模塊化設計，可以控制4、8、12、16，并且可以聯機控制擴展至99個點

二、基本參數（表中參數可能因?yàn)楦牧级�變更，恕不另行通知�?/font>
