RYBM—變頻同步頂升控制系統

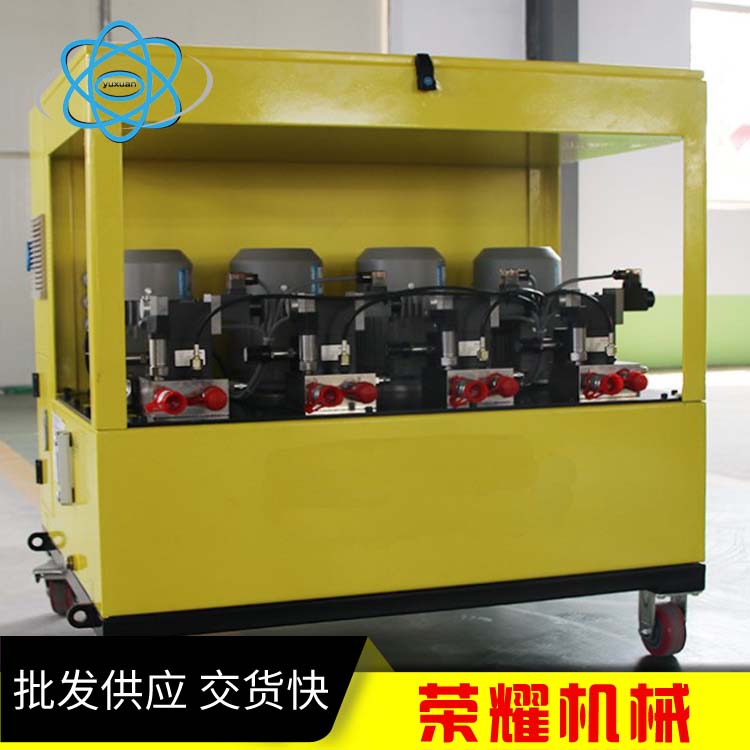

一、產品概述：多點同步控制液壓系統主要是將工業計算機控制技術應用于液壓同步頂升系統當中、結合了傳感器技術、控制工程原理、檢測與測量技術、網絡與組態等多學科而研發出的一款綜合性高精密產品。主要應用于現代化橋梁、道路建設以及大型建筑物的施工建設中，實現了對頂升過程全程監控、過程顯示、故障報警、參數檢測和記錄等功能，具有操作精準，可靠性好等特點。該系統分為5個部分：液壓泵站、PLC計算機控制系統、液壓系統、位移壓力檢測與人機界面操作系統。

多點變頻同步頂升系統變頻型同步控制系統是將液壓頂升系統、工業計算機PLC控制技術、位移監控與橋梁結構分析和施工技術進行集成，并在集成系統上進行的成套技術開發。本系統利用液壓驅動、壓力和位移閉環自動控制的方式，實現多點控制可進行重載稱重、同步頂推、同步頂升、同步降落、等比例同步頂升、姿態調平、自動穩壓等功能。系統采用變頻調速器控制油泵電機，依靠調節供電的頻率來改變電機轉速，達到使油泵的流量連續可調的目的，配以適當?shù)碾娍睾蜋z測系統，就可精確控制千斤頂?shù)纳�降速度，實現千斤頂同步的控制。

多點變頻同步頂升系統特點：

1、采用雙泵系統,實現了高速置零,平穩頂升的功能

2、完全計算機控制,頂升過程無需人工干涉,系統自動檢測頂升狀態并能根據頂升情況給出；
3、同步控制精度可以達到0.1mm，同步頂升和同步下降都完全可控;
4、每個控制點油路相對獨立，系統壓力可以單獨調節互不干涉
6、適用性比較廣泛，可配套使用單作用千斤頂或者雙作用千斤頂
7、系統使用方便,液壓管路與液壓千斤頂以及液壓泵組連接全部采用快插式接頭
8、根據使用工況，可選用接入位移傳感器和壓力傳感器，對系統工況進行實時監控

二、基本參數（表中參數可能因為改良而變更，恕不另行通知）

五、操作步驟及注意事項
1、確保正確使用液壓千斤頂,千斤頂?shù)恼�確使用可參考千斤頂使用注意事項,正確安裝位移傳感器
2、連接液壓管路和傳感器線路,連接電源線
3、安裝完管路后,開機后手動模式下檢查管路以及傳感器線路是否正確
4、同步頂升操作前,先將模式轉成手動上升模式,然后執行切合按鈕后,千斤頂開始頂升,當實際壓力達到切合壓力值時,千斤頂自動停止頂升。切合壓力的設定值為：最佳設定值為實際載荷的30%左右。
5、貼合結束后，先設定目標位移量，按下上升按鈕這時千斤頂就自動上升，上升到設定的目標值時自動停止動作。
